Промышленно выпускавшиеся двигатели Стирлинга



Здесь собрана найденная мной информация о двигателях, которые выпускались или выпускаются серийно. Также приведен двигатель для кузницы Dundee Foundry, который был сделано в количестве одной штуки, но при этом всё же использовался в промышленности. Всё это - примеры двигателей, которые могут послужить прототипами для разработки автономной ТЭС на базе двигателя Стирлинга

"название", изготовитель, год, особенности название Картинка Мощ- ность, Вт КПД рас- четный на валу; вид топлива; предпола- гаемая тепло- творная способность Тип; диаметр/ход холодного поршня, см;
диаметр/ход горячего поршня, см
Т нагре- вателя, С Охлаж- дение Раб.тело, давление

Част.
вращ.,
Об/мин

Материалы нагревателя Материалы уплотнений Смазка уплотнений; смазка механизма Ресурс Источник информации

Philips 1002ca

180 Электрический кпд 4,7% Керосин, 0,4л/ч (43МДж/кг, 0,8кг/л)
бензин
бета;
5,6/2,7;
5,6/2,5;
вредное пр-во 80см3

? воздух ~14 атм 1500 рёбра-вроде бы бронза Масло ? 2000 часов до "major overhaul" Рук-во пользователя

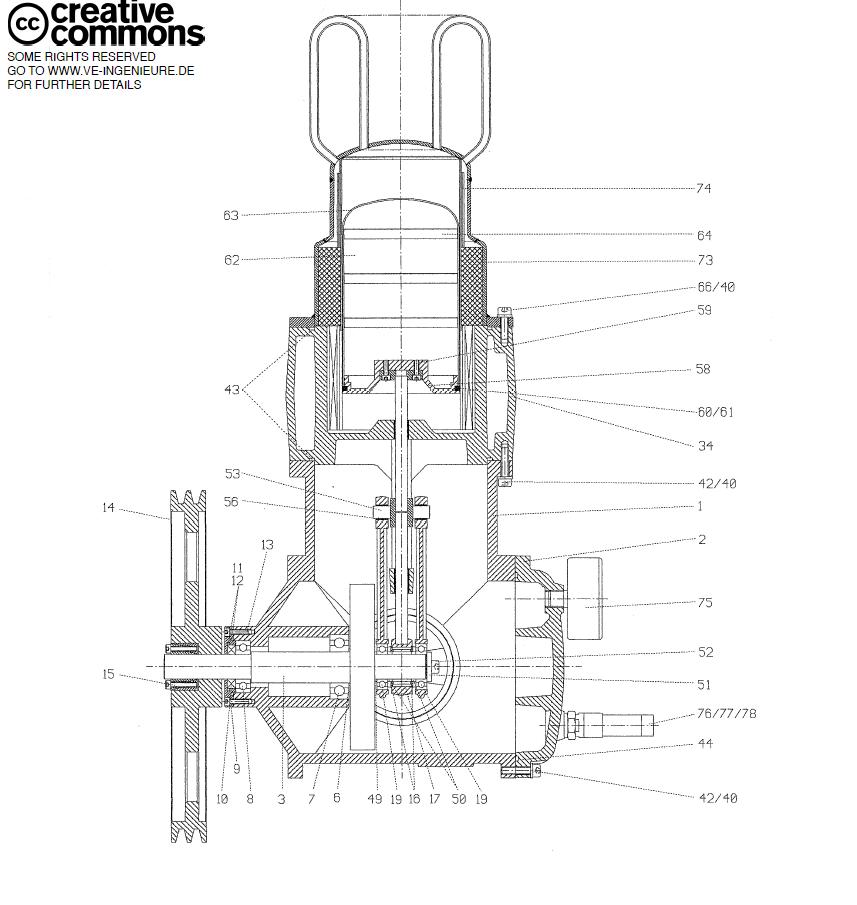

ST05G 500 на валу

22%, но неизвестно, от топлива или от входящего тепла;
Разное, в т.ч. дрова

Гамма;
8,5/7,5;
9,6/7,5;

650 ?

воздух или азот,
10 атм

600-800 трубки ? сухой картер 1000 часов до разрушения уплотнения картера EPRI Stirling Engine Assesment,http://www.ve-ingenieure.de

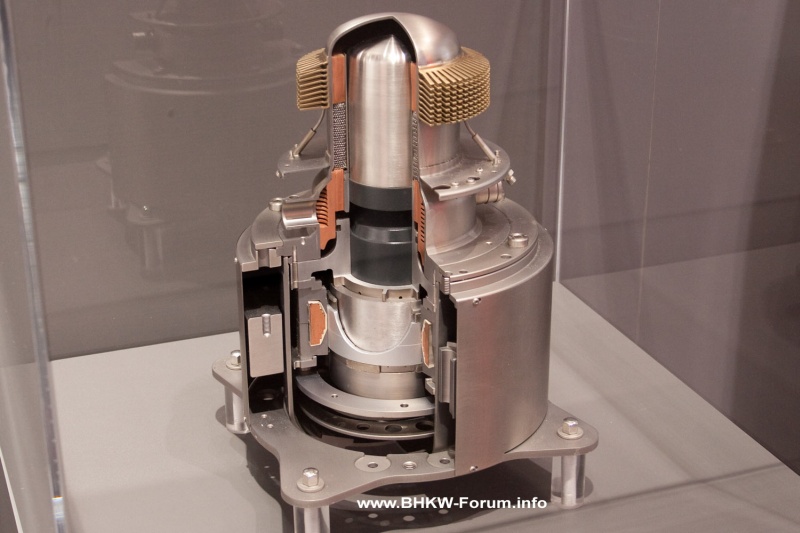

Viesmann VITOTWIN 300-W Mikro-KWK

1000 15% электрический, но неизвестно, от какого тепла;

Природный газ
свободнопоршневая бета;



?

гелий

? ? ? ? ? ссылка

Whispergen

1000 6,2 .. 11,3%;

Дизельное топливо
4 - цилиндровая альфа;



?

азот,
24 бар

? ? Сухой картер ? 1 год и 1 месяц (ссылка) ссылка

James&Robert Stirling, 1843, машина для кузницы Dundee Foundry Company, гамма с рабочим цилиндром двойного действия и двумя вытеснителями

34000
18%;

Scotch Chew Coals;

30 Мдж/кг;
Гамма;

40,6/122;

140/33

?

вода

воздух,
порядка
10-20 бар

28 железо ? ? 3 года пром. экспл. 1

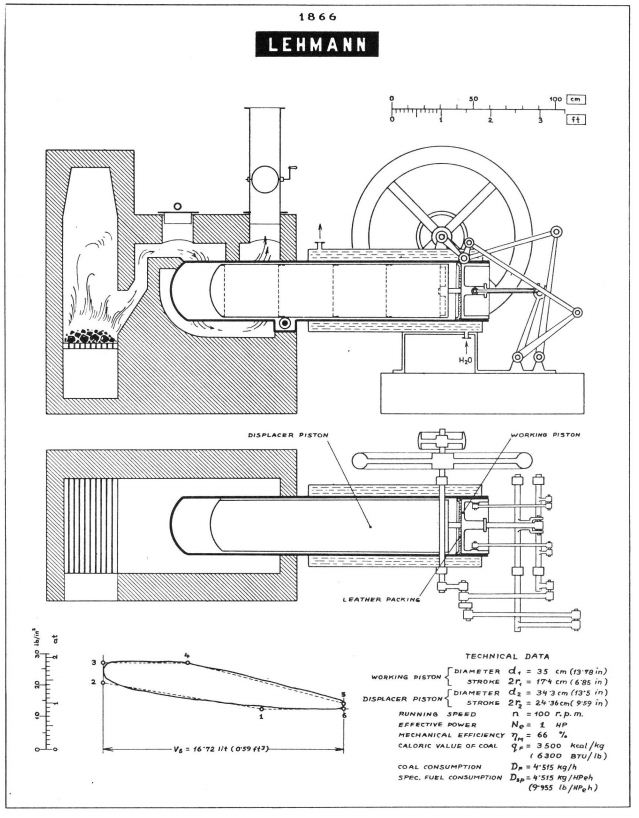

Lehmann, Германия, 1860 год, серия более 1000 штук, бэта с горизонтальным цилиндром 723 4%
(мой расчёт
по рисунку)
Бета
данные на рисунке
? Вода Воздух ? ? ? ? ? ссылка
Rider, США, 1875-1930, серия порядка 10000 штук (по всем размерам)   190

Альфа;

12,7/?

      ? железо, медь или бронза кожа ?/масленки с периодической ручной смазкой

некоторые работо-
способны до сих пор (выпускалась как насос, видимо, периодическая работа)

1,
то же   380



17,1/24,13;



      138
то же   750

по разным оценкам, от 1.8% до 7.5%

3кг "coal"



26/?

      ?
Robinson, Англия   470

Завод "Тепло и Сила", Россия.
Ничего не известно, ищу информацию



Будяк Д.В.
