>>Самодельные топливные элементы

Перевод файла patton.pdf (откуда взял - уже не помню)

Заголовок исходного файла

SARA's direct carbon fuel cell - History, Status and joint industry program. Presentation for NETL's Direct Carbon Fuel Cell Workshop - July 30, 2003, www.sara.com

Тезисы доклада

- DCFC (угольный топливный элемент, direct coal fuel cell) - высокоэффективная, среднетемпературная, масштабируемая технология

- капиталовложения невелики - не используются экзотические материалы и производственные процессы

- технология подходит для стационарного производства энергии

- окончательная цель - строительство крупномасштабных электростанций, использующих DCFC

- для дальнешего развития DCFC мы сформировали совместную индустриальную программу (Joint Industry Program) с American Electric Power

- мы продемонстрировали хорошую производительость в DCFC в достаточно большом масштабе, так что кажется, что он подходит для стационарного производства энергии.

Технология и статус DCFC

История изследований.

- патент Уильяма Жако от 1896 года "Метод превращения потенциальной энергии угля в электричество"

- в течение следующих 40 лет (до 1939 г), европейские исследователи безуспешно пытались повторить результаты Жако, включая др. Фритца Хабера (dr. Fritz Haber) и др. Эдварда Бауэра. (dr.Edward Bauer),

Бауэр успешно сделал элемент для окисления угля, в котором электролитом служил оксид меди. Его устройство таково: в стальной сосуд налита расплавленная медь, по ее поверхности плавает слой расплавленного же оксида меди. Уголь погружен в сосуд так, что он не касается меди, а касается только оксида. Медь является отрицательным, а уголь - положительным полюсом элемента. Воздух вдувается в медь с помощью трубки. Уголь окисляется в этом элементе только до CO. Также в элементе была вторая ступень, производящая окисление CO до CO2, но ее устройство не описано и мне неизвестно. Элемент Бауэра описан в брошюре "Энергетика будущего", вышедшей на русском языке в 30-х годах. В конце концов другая организация в США заменила медь оловом и вроде у них тоже всё хорошо работает.

- ERDA и DOT профинансировали изследование DCFC в Stanford Research Institute (SRI), под руководством др. Роберта Вевера (Dr. Robert Weaver) (1973). Команда др. Вевера сумела воспроизвести исходную производительность DCFC др. Жако

- SARA начала изследования DCFC в середине 1990'х. Разработаны 4 поколения элементов с возрастающим совершенством; использовался гидроксид натрия и твердый графит

- LLNL начали изследования DCFC в конце 1990'x. Использовался расплав карбонатов и специальные мелкодисперсные (turbostatic) частицы угля

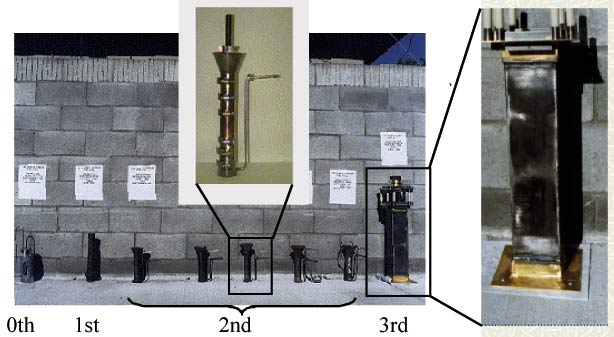

Прототипы DCFC

Производительность прототипов DCFC

- Средняя выходная мощность в Mark III
12-20 ватт (в течение более 540 часов)

- Максимальная выходная мощность (длится от 5 до 10 секунд)
35-50 ватт

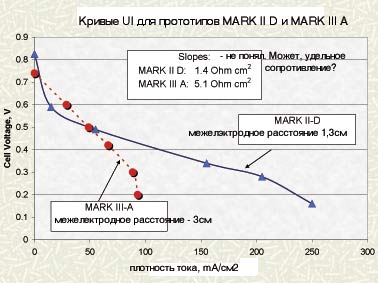

- Среднее напряжение, ток и плотность тока: 300mV, 40 ампер в Mark III;
100мA/см2 в Mark III-A;
250мА/см2 в Mark II-D

- КПД
достигнут КПД в 60% в неоптимизированном Mark III;
Максимальный КПД DCFC - 85-90%
КПД одноступенчатых угольных ТЭС: 25-40%
Практическая электростанция на DCFC - 70-75%

Реализация процесса, упомянутого в патенте

- Сталь, легированная титаном, для катода
-- оксиды TiFe являются вырожденными полупроводниками;
-- закрывает и защищает поверхность катода, являясь проводником;
-- возможно, что Ti имел значение для результатов Жако - Норвежское железо
-- подана заявка на патент

- Влажность атмосферы над расплавом
-- придает кислые свойства расплаву NaOH
-- замедляет коррозию практически до нуля
-- существенно уменьшает возникновение карбоната
-- в индустрии травления металлов - 15-20 лет почти без коррозии
-- подана заявка на патент

Предварительная оценка стоимости

- Ячейка изготваливается сваркой из стали
-- в среднем 2,5$/фунт сварных стальных конструкций при использовании малоуглеродистой стали (mild steel) и обычных технологий сварки;
-- 2см2 на ампер, при напряжении 0,5В, при плотности тока 0,5А/см2;
Примечание: при таких условиях максимальный КПД недостижим
--
1кВ ячейка требует 4000см2 катода при толщине стенки в 0,5см - 126куб.дюймов
-- умножая на два для остальной части ячейки - 250 куб.дюймов ~ 75 фунтов ~ $200

Сравнение цены с традиционной угольной ТЭС

Составная часть электростанции на DCFC Цена, $/кВт       Составная часть элетростанции на угле (из IEA Greenhouse GAS R&D Paper) Цена, $/кВт
Получение угля 50 Получение угля 48
Подготовка/очистка угля 30 Подготовка угля (coal handling) 6
Ячейки DCFC 200 Котел 248
Преобразование энергии 200 Еlectostatic precip??? 48
Распредление энергии 40 Паровая турбина 214
КИП 30 Система охлаждения 22
Разное 150 Очистка воды 14
Непредвиденные расходы (contingency) 100 Распределение энергии 40
Земля, разрешения и т.п. 50 КИП 22
    Десульфизация выхлопных газов 112
    Разное 144
    Непредвиденные расходы (contingency) 92
    Земля, разрешения и т.п. 50
Итого 850 Итого 1060

Защита интеллектуальной собственности

- SARA получила патент №6,200,697 (примечание: все патенты США доступны через http://www.uspto.gov)

- мы расширяем портфель патентов.
-- 4 новых заявки поданы на:
--- легирование стали титаном
--- влажная атмосфера над расплавом
--- новый дизайн, более эффективный, потенциально дающий больший ток
--- реформер углеводородов, дающий твердый углерод (Navy - ???)
-- другие области: удаление загрязнений, оптимизация электролита, геометрии, выбор материалов, силовая электроника, ...

Дальше

Дальше переводить неинтерсно, т.к. они в основном просят денег.
