Сабинин Г. Х. Теория идеального ветряка

Здесь сделаем отступление, чтобы рассмотреть процесс образо вания присоединенной массы, для чего нарисуем себе модель явления — модель, представляющую явление в самом процессе его развития.

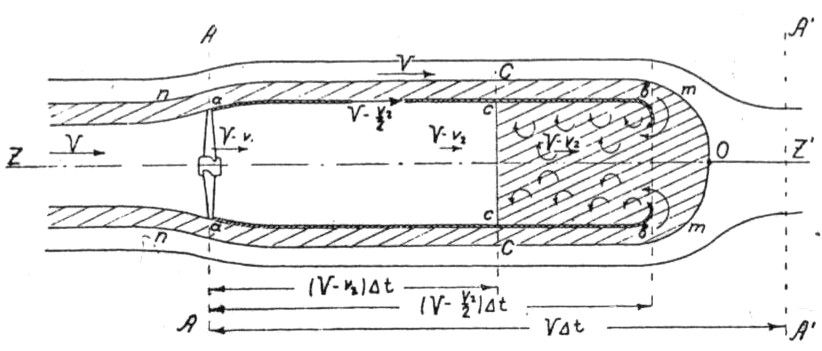

Фиг. 3.

Пусть на неподвижный ветряк F1 (фиг. 3) набегает поток со скоростью V . Предположим, что с некоторого начального момента ветряк начинает внезапно работать и с концов лопастей его начинает сходить вихревой соленоид. Сделаем допущение, что процесс образо вания соленоида будет стремиться к некоторому стационарному состо янию, которое будет заключаться, во-первых, в том, что по прошествии достаточного промежутка времени процесс образования вихревого соленоида примет установившийся характер, а во-вторых, в том, что хвостовая часть соленоида, уходящая вдаль от ветряка, примет устойчивое состояние и в таком виде будет уходить в бесконечность со скоростью равною скорости движения соленоида.

Второе допущение необязательно, но мы его принимаем для упрощения модели. В действительности хвостовая часть соленоида будет претерпевать изменение, обусловленное неустойчивым состоянием конца вихревого соленоида; концевые вихревые кольца под влиянием соленоида будут затягиваться внутрь его, изменяя циркуляцию ско рости на единицу длины соленоида, кроме того, в вязкой жидкости вихревые шнуры будут постепенно затухать. Однако, так как мы делаем наши допущения с целью определения импульса сил, каковой всегда должен сохраняться, несмотря на изменение размеров и затухание вихрей, то этим допущением мы не вносим ошибки.

Через некоторый промежуток времени Δ t , достаточно большой по сравнению с временем, в течение которого процесс образования соленоида устанавливается, частицы жидкости потока, лежавшие в на чальный момент в плоскости вращения ветряка АА и достаточно удаленные от него, чтобы на них не сказывалось влияние ветряка, передвинутся на расстояние VΔ t и займут положение А' А'.

Частицы аа, лежавшие в начальный момент внутри ометаемой площади и представляющие начало струи, прошедший через ветряк, через время Δ t пройдут расстояние ( V — v2 ) Δ t , займут положение cc . Вихревой же соленоид к этому моменту будет простираться от ветряка до bb , имея длину . Таким образом, длина соленоида, образовавшегося за время Δ t , будет на больше длины колонны жидкости, прошедшей через ветряк. Часть соленоида ccbb будет заполнена жидкостью, засосанной соленоидом с конца bb . Эта масса жидкости и будет присоединенной массой, Действительно, приращение количества движения этой массы за время Δ t мы можем выразить так:

Относя к единице времени, получим:

где выражение в квадратных скобках есть масса жидкости, заключенная в отрезе соленоида ccbb , и v2 —приращение скорости этой массы или скорость влечения. Это выражение вполне идентично со вторым членом правой части выражения (4).

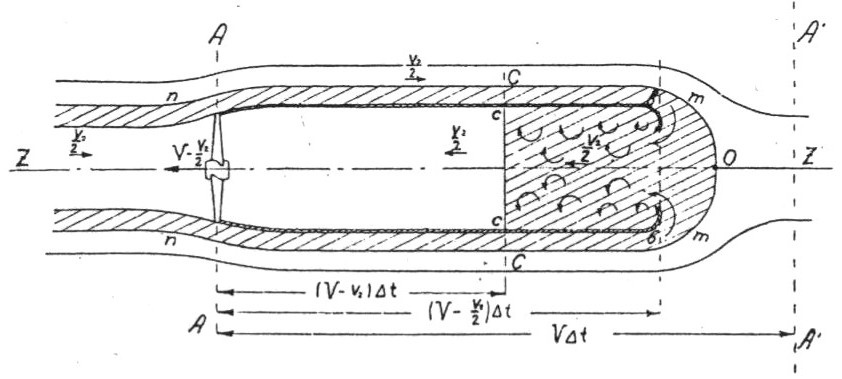

Фиг. 4.

Придадим всей системе скорость справа налево, тогда вихревой соленоид сделается неподвижным, приращение его будет происходить влево. Скорость струи внутри соленоида будет и направлена справа налево (фиг. 4), окружающий поток будет иметь скорость слева направо. На оси соленоида мы можем найти точку О, которая будет иметь скорость равную нулю, назовем ее критической точкой. Проведем через критическую точку О линии тока, которые образуют поверхность ommCC .

Обращаясь теперь опять к неподвижному ветряку и перенося туда точки СС и проводя через них влево линии тока (фиг. 3), мы получим бутылеобразную поверхность ommCCnn ; донышко этой бутыли для случая, показанного на фиг. 4, будет неподвижно, а плечики будут убегать вместе с ветряком влево.

Поверхность ommCCnn выделяет из всего потока как массу жидкости, уже увлеченную ветряком, так и ту, которая будет увле чена впоследствии.

Слой жидкости с кольцеобразным сечением, заключенный между поверхностями ommCCnn и aabb , заштрихованный косыми линиями и образующий как бы стенки бутыли, идет на образование присоеди ненной массы. Конечно, в действительности явление не будет столь просто, соленоид будет распадаться на отдельные вихревые кольца, которые постепенно будут гаснуть, но количество движения, вызванное ими, будет сохраняться.
