Юрий Афанасьев





 Афанасьев
Юрий

Самодельный генератор

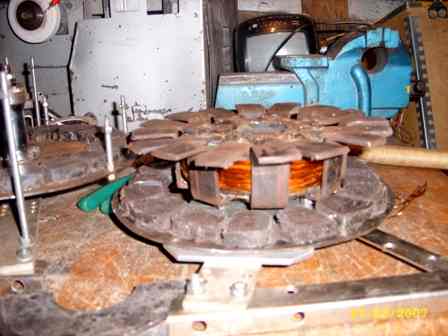

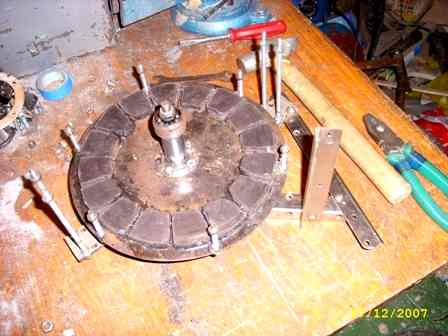

Катушка самодельного генератора Катушка самодельного генератора с магнитопроводами Щечка ротора с магнитами Магнитопровод катушки

     Решил показать на всеобщее обозрение свой генератор собраный на велосипедной втулке от заднего колеса. Я имею дачу на берегу реки. Часто летом ночюем с детьми на даче а электричества нет, и меня толкнуло собрать этот генератор. Вообще-то этот генератор уже второй. Первый был попроще и послабее. Но при ветре приёмник работал. Его фото нет, я его уже разобрал. Конструкция была не такой.

      Все детали моего генератора при желании можно найти. Магниты брал от сгоревших громкоговорителей (колокольчик). Эти колокольчики висят на вокзалах  и в парках ж.д оборудованых громкой связью. Мне понадобилось 4 сгоревших динамика. Попросил сгоревшие у людей обслуживающих эти устройства. Вытащил магниты, поделил на 16 частей болгаркой. Магниты стоят друг к другу одним полюсом.

     На катушке 4 вывода, потому что я наматывал сразу 2 провода диаметром по1мм каждый. Если их запараллелить - увеличится ток, а соединяя последовательно увеличится напряжение, но ток соответственно будет меньше. В общем нужного напряжения добиваюсь методом эксперимента. Катушка намотана на куске трубы 50 с резьбой. С одной стороны щечка затянута гайкой с другой - щечка приварена. И прикреплена к алюминевой пластине а пластина уже к основанию. При необходимости можно разобрать и поменять катушку. Провод 1 мм сечением, сколько витков не считал.

     Куда приспособить этот генератор ещё думаю, может заставлю речку работать.

     Затраты на изготовление такие:
1 велосипедная втулка 250 руб
2. кусок трубы с гайкой 70руб
3. сварщику 50руб.
4. проволоку от старых тансформаторов и полоску  дал тот же сварщик.

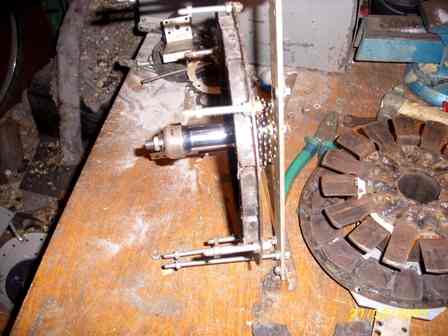

Подшипниковый узел генератора Самодельный генератор Самодельный генератор на постоянных магнитах Генератор на постоянных магнитах

     У генератора есть магнитное залипание. Стронуть с места требуется усилие. 10 -12 кгс на звездочке 70 мм. Около 3,6 Нм. На маленьких оборотах чувствуется небольшая вибрация. Пробовал подключать маленкий телевизор, и крутил руками. Немного не хватало скорости, чтоб кинескоп развернулся. При 1обороте в секунду генератор даёт 12 вольт 0,8 ампер.

Самодельный генератор в сборе    Переносной телевизор работает от самодельного генератора

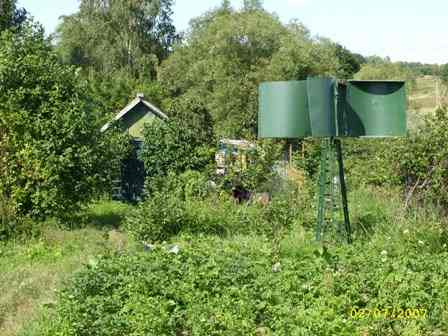

Самодельный Савониус
