Кривая размагничивания постоянного магнита

1. Сложности при изучении магнетизма.
2. Поле в вакууме.
3. Магнитное поле в веществе
4. Кривые размагничивания постоянных магнитов.
5. Приложение



4. Кривые размагничивания постоянных магнитов.



   Для самодельных генераторов в настоящее время подходят лишь два вида магнитов: ферритовые и редкоземельные. Их коэрцитивная сила, способность противостоять внешнему размагничивающему полю статорного тока в генераторе в десять раз превосходит прежние материалы. Новые магниты появились совсем недавно, поэтому методы расчета, и правила, которые применялись к прежним магнитам, в силу инерции еще продолжают жить в инженерной среде и порождают недоразумения.

   Постоянные магниты имеют только одну магнитную характеристику – кривую размагничивания. Часто изготовители саму кривую не приводят, а лишь таблично дают существенные точки этой кривой: остаточную индукцию Br , коэрцитивную силу по индукции HcB , коэрцитивную силу по намагниченности H или другое обозначение Hcj .

   Для измерения кривой размагничивания изготовляют замкнутый магнит в форме кольца и навивают сверху обмотку размагничивания. Для измерения индукции сделаем очень узкую кольцевую щель и вставим туда измерительную рамку. Центральный керн внутри этой рамки должен остаться на месте и не вращаться иначе будет нарушено поле. Магнит намагничен по кругу, как показано на нем стрелками, а катушка создает поле противоположной направленности. Если ток в размагничивающей катушке равен нулю, то поле внутри магнита максимально, оно равно Br . Или остаточной индукции. Далее увеличивают ток, по току вычисляют H , и строят зависимость Bi от H . Напомню, что Bi – это внутренняя индукция, т.е. поле, которое создает сам магнит, а H – это напряженность размагничивающего поля. На графике я нарисовал еще одну ось, где размагничивающее поле пересчитано в размагничивающую индукцию Bразм

   800 кА/м соответствует 1 Тл.

   Рамка измеряет суммарное поле

      B = Bi – B разм.

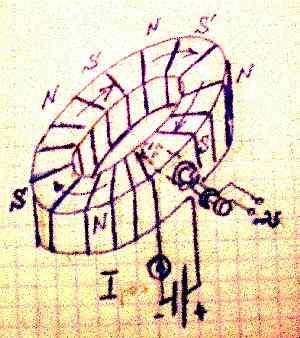

Снятие кривой размагничивания

   Но графики для РЗМ магнитов и ферритовых магнитов строятся в виде Bi = f( H). Поэтому Bi – поле магнита надо высчитывать. Это просто. В каждой точке известна индукция размагничивающей катушки, она рассчитывается по току в катушке. К индукции размагничивания надо добавить показания рамки. Графики строят относительно индукции магнита, а не относительно суммарного поля потому, что так нагляднее видно как магнит противостоит внешнему полю. И в проспектах фирм приводятся чаще только эти графики. Ниже приведена кривая размагничивания феррит-бариевого магнита 18BA300.

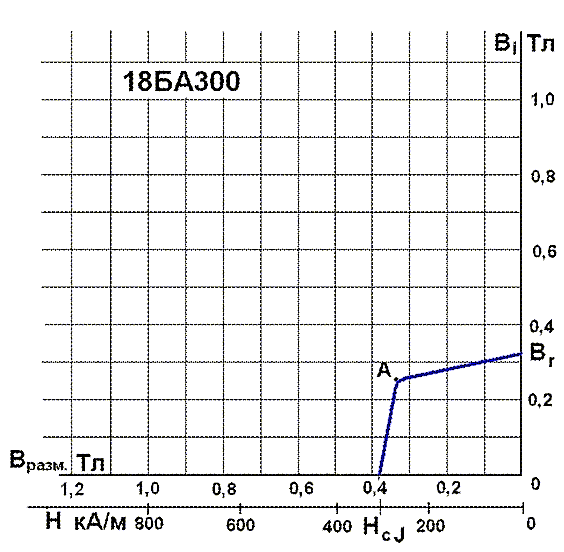

Кривая размагничивания феррит бариевого магнита 18БА300



   Точка, которая пересекает ось ординат, называется коэрцитивной силой магнита по намагниченности. HcJ Она равна такому внешнему полю, которое надо приложить, чтобы уничтожить внутренне поле магнита (образно говоря, заставить все атомы магнита повернуться поперек поля). В этой точке поле магнита равно нулю, поэтому общее поле равно внешнему размагничивающему полю.

   Но в технических расчетах необходим график суммарного поля, ибо именно суммарное поле проходит сквозь катушки статора и создает там полезный ток. Проведем вспомогательную линию, показанную на графике красным цветом. Она проходит через точку с координатами Bi =0,5 Тл; H = 400 кА/м (Вразм. = 0,5 Тл). Вычитая из ординат синего графика ординаты красного, получим график суммарной индукции, обозначенный зеленым цветом.

Чувствуете тонкость момента? Сначала сняли зеленый график, пересчитали его в синий и выложили для потребителей. Теперь покупатели должны пересчитывать синий график назад в зеленый! Петля гистерезиса, да и только!

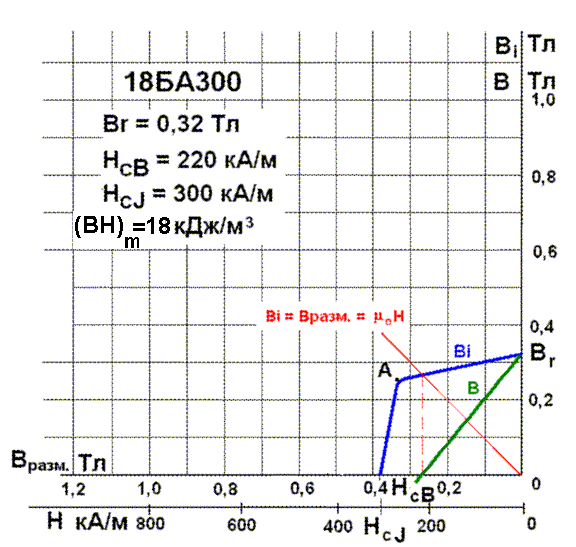

Кривая размагничивания феррит бариевого магнита 18БА300

   В точке пересечения синего и красного графика поля магнита и размагничивающей катушки равны и суммарное поле равно нулю. Точка HcB называется коэрцитивной силой магнита по индукции. Эта точка отмечает момент, когда в магните существуют два поля равных по величине и направленных противоположно. Если для расчетов заменять магнит эквивалентным соленоидом, то эквивалентными параметрами соленоида будет напряженность HcB , а не HcJ . По кривой размагничивания (которая на самом деле в этом случае прямая) видно, что мы можем допускать даже такие токи в статоре, которые доведут индукцию в магнитной цепи до нуля. Даже в этом случае мы не перейдем влево за точку А на падающий участок. При переходе за эту точку происходит необратимое частичное размагничивание магнита.

    Ниже показана кривая размагничивания для другой марки феррит-бариевого магнита 28БА170.

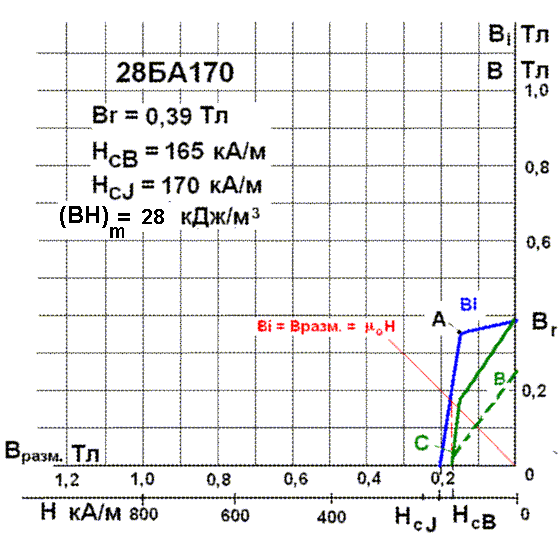

Кривая размагничивания феррит бариевого магнита 28БА170

   Красный и синий графики пересеклись влево от точки А. Рабочая точка генератора лежит примерно посередине кривой размагничивания на уровне Bi = 0,2 Тл. При небольшом превышении тока в статоре мы попадаем на область левее точки А в точку С и магнит потеряет часть своих свойств. Он будет работать по линии возврата изображенной на рисунке зеленой штриховой чертой. Линия возврата для ферритовых магнитов параллельна верхней части графика размагничивания. Рабочая точка опустится на уровень Bi = 0,1 Тл. Напряженность (т.е. ток в катушке статора) уменьшится тоже в два раза, и мощность упадет в четыре раза, хотя значение остаточной индукции Br упадет не так сильно. Поэтому при опасности перегрузок генератора, опасности коротких замыканий и работе на реактивную нагрузку желательно иметь у магнитов кривую размагничивания широкую, а не высокую. Чтобы коэрцитивная сила HcB , умноженная на магнитную постоянную, т.е. пересчитанная в Тл, была бы больше, чем Br для данного магнита. Надежным показателем будет значительное превышение значения HcJ над HcB , как это было у предыдущего магнита.

   Линия возврата для РЗМ магнита, изображенная штриховой линией, при малых значениях размагничивающего поля возвращается почти на прежний уровень Br. Поэтому «подпаленный» РЗМ магнит примагничивать железо будет примерно с такой же силой при остановленном генераторе, но мощность генератора снизится значительно.

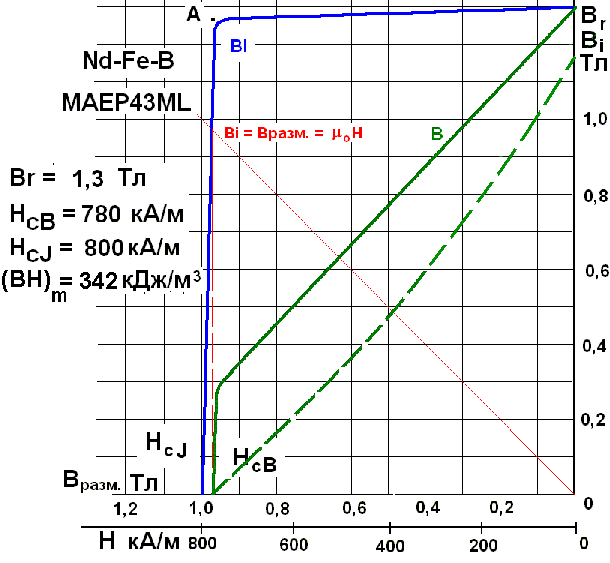

Кривая размагничивания феррит бариевого РЗМ  магнита MAEP43ML



   Линия возврата изображена не по характеристикам, приводимым для данного магнита, (в характеристиках ее нет) а довольно произвольно. Для РЗМ магнитов примерно выполняется такое соотношение, что потеря Br составляет половину его безвозвратного перемагничивания ниже точки А. Посмотрите на рисунке по зеленой линии. Магнит был перемагничен с 0,28 до 0,02 Тл на величину 0,26 Тл. Следовательно, новая точка Br этого магнита будет лежать на 0,13 Тл ниже старой, на уровне 1,17 Тл. Линия возврата на самом деле расщепляется на две линии, в зависимости от того размагничиваем мы магнит или снимаем внешнее поле. Но эти линии проходят настолько близко друг к другу, что для практики эта разница несущественна.

    Для старых магнитных материалов с малой коэрцитивной силой оптимальный режим генератора часто находился ниже точки А, поэтому линия возврата была рабочей линией. Для новых материалов - это большей частью аварийный режим.

   На следующем рисунке построен график произведения (BH). Видно, что максимум отдачи от магнита достигается на половине Br. На практике из-за рассеяния магнитного поля рабочую точку выбирают несколько выше.

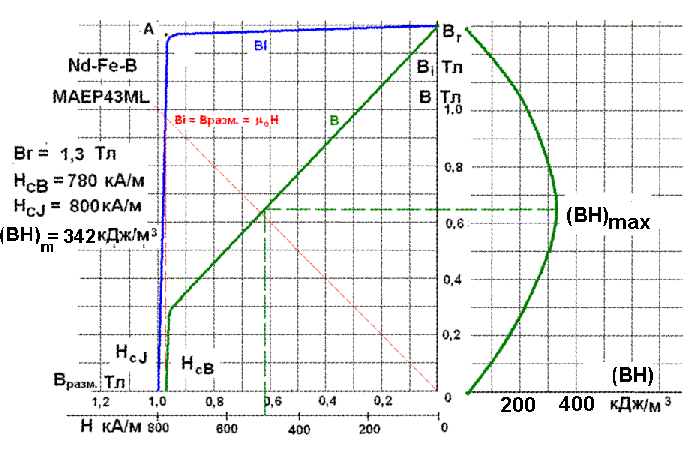

Кривая энергетического произведения магнита



   В тех случаях, когда график размагничивания отсутствует, остается считать, что линия размагничивания соединяет две точки Br и Hc = 760 000*Br
