Научно-инженерный центр «ВИНДЭК»

105005, Москва, ул. Радио, 17. тел     8-916-930-50-17       8-903-564-62-69

Е-mail: windec@ mail. ru



Вентильные генераторы переменного тока ВГ-05(12)/650-04 серии «ВИНДЭК»

    Вентильные генераторы серии «Виндэк» предназначены для работы в составе ветряных электростанций, работающих через внешний выпрямитель на заряд аккумуляторных батарей. Генераторы выпускаются как обращенной конструкции, так и необращенной. Все генераторы имеют возбуждение от постоянных магнитов на основе сплава неодим – железо - бор.

    Магниты имеют защитное Ni - Zn покрытие, что обеспечивает гарантийный срок на магниты 10 лет.

     Генераторы приводятся во вращение непосредственно от ветроколеса, конструкция которого определяется разработчиком. Все генераторы серии имеют малый момент страгивания.

     Генераторы могут поставляться заказчикам как в составе ВЭУ, так и отдельно. Конструкции генераторов ВГ-05(12)-04, ВГ-1(12)/450-04 и ВГ-1(12)/650-04 выполнены таким образом, что на фланцевой щит корпуса, легко может быть установлено ветроколесо. Такие генераторы входят в состав ВЭУ «ВИНДЭК» и «Сапсан». На генераторе ВГ-05(12)-03 ветроколесо крепится на шпильки корпуса. Такими генераторами комплектуется ВЭУ «Форвард-05».

Внешний вид генератора ВГ-05(12)/650-04

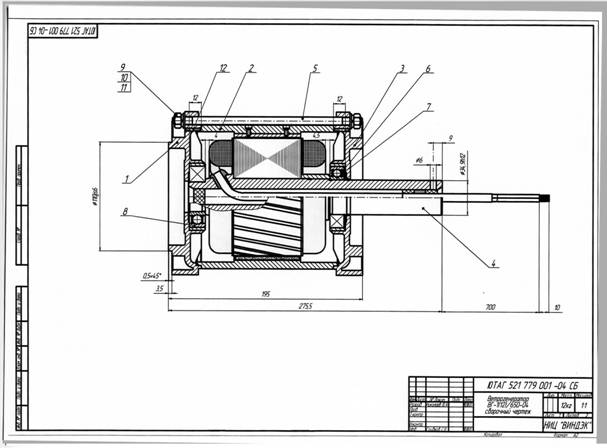

Конструкция генератора ВГ-05(12)/650-04

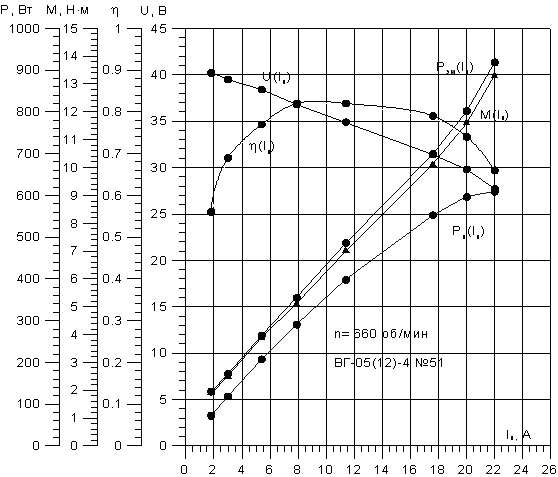

Внешние характеристики серийного генератора ВГ-05(12)-04 при n =660 об/мин

Срок исполнения разового заказа – 2 месяца, серийного -1 месяц.
Условия поставки - 100% предоплата.
Возможна доработка конструкции под требования Заказчиа. Возможна поставка ветрогенератора в комплекте с ветроколесом, мачтой, преобразователем, аккумуляторами.
